Inteligencia Geotécnica y Monitoreo Estructural
La nivelación de precisión requiere un conocimiento absoluto de la interacción suelo-estructura. La ingeniería en Terralevo integra tecnologías de vanguardia para mapear la geodinámica interna del terreno. Identificamos con exactitud milimétrica la presencia de arcillas expansivas, oquedades, humedad y procesos de erosión interna. Este diagnóstico de alta fidelidad es la base sobre la cual construimos nuestras soluciones definitivas, transformando un terreno inestable en un soporte estructural certificado.
Estudios de Resistividad Eléctrica (ERT)
En Terralevo, entendemos que la nivelación de una estructura y el aumento de la capacidad de carga del suelo no pueden basarse en suposiciones. Para intervenir un terreno con éxito, primero debemos conocerlo a profundidad. La Tomografía de Resistividad Eléctrica (ERT) es nuestra herramienta diagnóstica de vanguardia, una "radiografía" técnica que nos permite identificar con exactitud por qué una estructura ha fallado y cómo debemos actuar para estabilizarla de forma definitiva.
La Ciencia detrás de la Estabilidad
Cuando una edificación presenta grietas, inclinaciones o fallos estructurales, generalmente se debe a un fenómeno invisible: el asentamiento diferencial. El suelo bajo la cimentación no es uniforme; puede contener zonas de arcilla blanda, oquedades, humedad excesiva o niveles freáticos variables que ceden bajo el peso de la carga.
Implementamos la técnica ERT para cartografiar la heterogeneidad del subsuelo mediante el análisis de sus propiedades electrofísicas. Este método nos permite visualizar discontinuidades geológicas y saturaciones hídricas que los sondeos mecánicos tradicionales no logran detectar. Para Terralevo, este diagnóstico es el pilar estratégico para diseñar una intervención de consolidación con precisión milimétrica, optimizando la rentabilidad y garantizando la estabilidad estructural a largo plazo.
Exploración Multielectródica
Superamos la limitación de los sondeos puntuales mediante una caracterización volumétrica continua. A través de un sistema de adquisición multicanal, inyectamos impulsos eléctricos que mapean la resistividad del terreno. Ajustamos la configuración del tendido según la carga estructural para obtener una resolución de alta fidelidad, permitiéndonos visualizar con precisión la transición desde la superficie hasta el estrato portante.
¿Cómo funciona el estudio? El Proceso de Diagnóstico
Para que Terralevo pueda garantizar un aumento en la capacidad de carga del suelo, seguimos un proceso riguroso de tres fases:
Inyección y Medición de Campo
Cada material del subsuelo reacciona de forma distinta a la corriente. El agua y las arcillas saturadas son conductoras (baja resistividad), mientras que las rocas y los suelos compactos ofrecen mayor resistencia (alta resistividad). Durante el estudio, capturamos miles de puntos de datos que registran estas variaciones bajo la cimentación.
Análisis de Correlación Geomecánica 2D/3D
La data primaria se procesa mediante algoritmos de inversión avanzada para neutralizar interferencias y generar un modelo de alta fidelidad. A través de gradientes de resistividad, cartografiamos con precisión geométrica las zonas de fatiga geomecánica y los focos de erosión que comprometen la estabilidad del terreno.
Interpretación de Ingeniería Terralevo
Nuestros especialistas analizan el modelo para determinar la causa raíz del asentamiento. Si detectamos un estrato de suelo blando a 5 metros de profundidad, sabemos exactamente dónde y a qué presión debemos intervenir para consolidar el terreno y recuperar la nivelación o estabilización de la estructura.
Aplicaciones Especializadas en Terralevo
-
Estabilización de Cimentaciones: Diagnóstico previo a la inyección de resinas o morteros de consolidación.
-
Control de Asentamientos: Monitoreo de terrenos antes y después de procesos de nivelación.
-
Detección de Filtraciones: Localización de fugas de agua que provocan el lavado de finos y la pérdida de soporte del suelo.
-
Evaluación de Pavimentos y Losas: Análisis de la subrasante en almacenes y centros logísticos con altas cargas operativas.

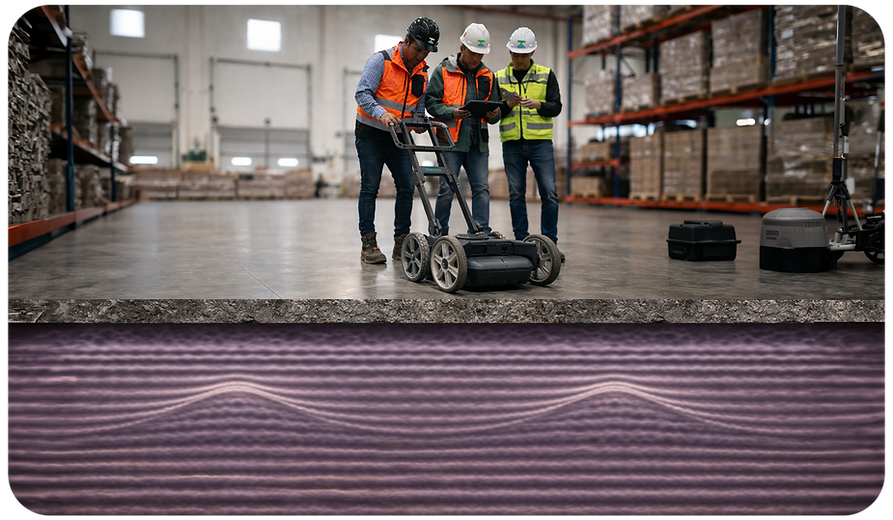

Radar de Penetración Terrestre (GPR)
En el ámbito de la ingeniería de estabilización, la información superficial es insuficiente. Para que en Terralevo podamos garantizar la recuperación de la capacidad de carga de un suelo o la renivelación milimétrica de una losa, necesitamos una herramienta que trascienda lo visible. El GPR (Ground Penetrating Radar) es nuestra tecnología de inspección no destructiva de alta resolución, diseñada para mapear el interior de estructuras y los primeros estratos del terreno con una nitidez absoluta
Más allá de la superficie
El GPR no es simplemente un detector; es un sistema de diagnóstico electromagnético. Su propósito en Terralevo es eliminar la incertidumbre antes de cualquier intervención. Cuando una nave industrial se asienta o un pavimento se fractura, el GPR nos permite inspeccionar el interior del concreto y el suelo de soporte para identificar el origen del fallo: ¿Es una tubería rota? ¿Es una oquedad por erosión? ¿Es una falta de acero de refuerzo?
Esta tecnología nos otorga una "visión de rayos X" que es vital para la seguridad estructural y la efectividad de nuestras soluciones de ingeniería.
Electromagnetismo de Alta Frecuencia
La técnica se basa en la propagación de ondas electromagnéticas de banda ultra ancha. En Terralevo, operamos este sistema mediante una unidad de control central conectada a una antena blindada que se desplaza sobre la zona de estudio.
A diferencia de la resistividad eléctrica, que mide corrientes, el GPR mide reflexiones. Dependiendo del desafío técnico, empleamos diferentes configuraciones:
-
Alta Resolución Estructural: Utilizamos frecuencias superiores a 1.5 GHz para inspeccionar el interior de muros y losas, localizando varillas, cables de postensado y grietas internas.
-
Exploración de Subsuelo Somero: Utilizamos frecuencias medias (entre 200 y 600 MHz) para localizar servicios públicos, tanques enterrados o la interfaz exacta entre la losa de concreto y el terreno natural.
¿Cómo desciframos el terreno?
El funcionamiento del GPR es un proceso de eco-localización sofisticado que seguimos rigurosamente en cada proyecto:
-
El Pulso y el Eco
La antena emite un pulso electromagnético que viaja a través del material. Al encontrar un cambio en la constante dieléctrica (una propiedad que define cómo un material almacena energía), la onda rebota. Un hueco lleno de aire refleja la energía de forma muy distinta a una tubería metálica o a un suelo saturado de agua.
-
Análisis de la Constante Dieléctrica
Nuestros ingenieros analizan la velocidad a la que viaja la onda. Esto es crucial en Terralevo: si sabemos que la onda viaja más lento, detectamos zonas de humedad que podrían estar ablandando el suelo y causando el asentamiento diferencial.
-
Generación de Perfiles de Datos (Radargramas)
Los datos capturados se procesan para crear un corte transversal del área. En estos gráficos, las anomalías aparecen como "hipérbolas" o discontinuidades. Interpretamos estas señales para construir un mapa de riesgos y oportunidades de inyección, optimizando cada gota de material de estabilización.
Aplicaciones en Consolidación y Nivelación
-
Naves Industriales: Localización de oquedades bajo pisos de alta carga.
-
Infraestructura Vial: Evaluación de la base y sub-base en carreteras y pistas de aterrizaje.
-
Edificaciones Urbanas: Inspección de muros de contención y cimentaciones profundas.
-
Mantenimiento Preventivo: Escaneo periódico para detectar erosión subterránea antes de que ocurra un asentamiento visible
Cono Dinámico de Penetración (DCP)
En la ingeniería de estabilización, la pregunta fundamental es: ¿Cuánto peso puede soportar realmente este suelo? Para responderla con certeza científica, en Terralevo empleamos el Cono Dinámico de Penetración (DCP). Esta herramienta es nuestra prueba de esfuerzo en campo; nos permite medir la resistencia mecánica del terreno en tiempo real y determinar con exactitud a qué profundidad se encuentran los estratos firmes necesarios para garantizar una nivelación duradera.
La Medición Directa de la Capacidad Portante del Suelo
El DCP es un método de exploración geotécnica que mide la resistencia a la penetración de los suelos de manera continua. A diferencia de las inspecciones visuales o los estudios geofísicos que interpretan señales, el DCP interactúa físicamente con el terreno.
En Terralevo, utilizamos este ensayo para diagnosticar suelos blandos o mal compactados que son la causa principal de los hundimientos en estructuras. Es la herramienta definitiva para obtener el Índice CBR (California Bearing Ratio) en el sitio, un valor crítico para calcular cuánto debemos aumentar la capacidad de carga de un terreno antes de proceder con su nivelación.
Energía de Impacto Controlada
La técnica del DCP destaca por su simplicidad mecánica y su alta precisión técnica. El equipo consiste en una varilla de acero con una punta cónica de 60 grados. El procedimiento de Terralevo sigue un protocolo estricto:
-
Energía Constante: Se deja caer una masa metálica (martillo) de 8 kg desde una altura fija de 575 mm.
-
Penetración: Este impacto transfiere una energía cinética constante que obliga al cono a penetrar el suelo.
-
Registro de Datos: Nuestros técnicos registran la penetración obtenida por cada golpe (expresada en milímetros por golpe). Un suelo débil permitirá que el cono avance rápidamente, mientras que un suelo denso o compactado ofrecerá una resistencia mayor.
De la Fuerza a la Capacidad Portante
El funcionamiento del DCP permite a los ingenieros de Terralevo crear un perfil de resistencia vertical sin necesidad de laboratorios externos:
-
Perfilado Continuo
A medida que el cono desciende, obtenemos una gráfica continua de la dureza del suelo. Esto nos permite identificar "lentes" de arcilla blanda ocultas bajo capas de suelo aparentemente firme.
-
Correlación de Ingeniería
Los milímetros por golpe se traducen mediante ecuaciones empíricas a valores de resistencia mecánica y módulos de elasticidad. Esto nos indica si el suelo cumple con los requisitos mínimos para soportar la estructura existente.
-
Identificación del Horizonte de Soporte
El estudio continúa hasta que el cono alcanza un estrato de alta resistencia (rechazo) o la profundidad de diseño. Ese punto de resistencia es el que Terralevo utiliza como base para transferir las cargas de la estructura.
Aplicaciones Clave en Terralevo
-
Validación de Subrasantes: Evaluación de la firmeza del suelo bajo losas de pavimentos y almacenes.
-
Diagnóstico de Cimentaciones Fallidas: Localización de estratos débiles que provocan la inclinación de edificios.
-
Control de Calidad: Verificación de la mejora del terreno post-inyección para asegurar que se ha alcanzado la resistencia deseada.
-
Estudios de Compactación: Evaluación de rellenos estructurales que no recibieron el tratamiento adecuado durante su construcción.
Levantamiento Topográfico de Alta Precisión
En Terralevo, la nivelación de estructuras es una ciencia de milímetros. No basta con "estabilizar"; el objetivo es devolver la estructura a su posición de diseño original o garantizar su absoluta horizontalidad. Para lograrlo, implementamos Levantamientos Topográficos de Alta Precisión, la herramienta de control que nos permite monitorizar el comportamiento geométrico de la edificación antes, durante y después de nuestras intervenciones de ingeniería.
Energía de Impacto Controlada
La técnica empleada por Terralevo se aleja de la topografía convencional de terrenos baldíos para centrarse en la metrología estructural. Utilizamos un arsenal tecnológico diseñado para entornos complejos:
-
Estaciones Totales Robóticas: Con precisión de segundos de arco, estas herramientas permiten medir coordenadas tridimensionales (X, Y, Z) de puntos de control estratégicos en la fachada y columnas de la estructura.
-
Niveles Digitales de Alta Precisión: Utilizando miras de Invar (un material que no se expande con el calor), logramos precisiones de hasta 0.3mm por kilómetro nivelado. Esto es vital para detectar micromovimientos durante el proceso de inyección.
-
Escaneo Láser 3D (LiDAR Terrestre): En proyectos complejos, capturamos nubes de puntos que crean un gemelo digital de la estructura, permitiéndonos analizar deformaciones en toda la superficie de losas y muros de forma global.
¿Cómo funciona el estudio?
El protocolo topográfico de Terralevo se ejecuta en etapas clave para garantizar que la nivelación sea perfecta:
-
Establecimiento de la Red de Control Externa
Instalamos puntos de referencia (benchmarks) en terreno firme, fuera del área de influencia del asentamiento. Esto nos asegura que nuestra "base cero" sea inamovible y que todas las mediciones de elevación sean reales y no relativas
-
Mapeo de Puntos Críticos (Monitoreo de Asentamientos)
Ubicamos prismas o dianas en las zonas donde la estructura presenta grietas o signos de fatiga. Al medir estos puntos repetidamente, obtenemos un historial de movimiento que nos indica si el asentamiento sigue activo o si ha alcanzado un equilibrio precario.
-
Nivelación en Tiempo Real durante la Inyección
Este es el valor diferencial de Terralevo. Mientras nuestros equipos inyectan materiales para elevar la estructura, los topógrafos monitorean los puntos de control en tiempo real. Esta retroalimentación constante permite al operador de inyección saber exactamente cuándo detenerse, logrando una nivelación milimétrica sin sobrecargar la estructura.
Aplicaciones Especializadas
-
Nivelación de Naves Industriales: Garantizar la planicidad para el tránsito de montacargas de alta precisión.
-
Verticalidad de Silos y Tanques: Corrección de desplomes en estructuras de gran altura donde un grado de inclinación puede ser catastrófico.
-
Monitoreo de Convergencia en Túneles: Control de deformaciones durante procesos de consolidación de suelos circundantes.
-
Estudios de Verticalidad de Columnas: Evaluación de la estabilidad en edificios multifamiliares afectados por asentamientos.
